型番　HFM-2F-2Tは 温度と熱流を測定するセンサヘッド2個を接続できる熱流計です。熱流2チャンネル、温度2チャンネルの測定器です。

これはUSBケーブルでPCにつなぎリアルタイムでデータをEXCELファイルに収集できます。

電源はUSBのバスパワーを使いますので特に電源は不要です。消費電流は15mAです。

EXCELファイルは自動グラフ表示の機能などが付け加えてありますが、データはスプレッドシートファイル形式になっておりますのでユーザーが独自にEXCELにより種々解析が可能です。

また、複数台のHFM-2F-2Tを1台のPCにつなぎ同時にリアルタイムでデータをEXCELファイルに収集できますのでより多チャンネル測定器としても動作します。

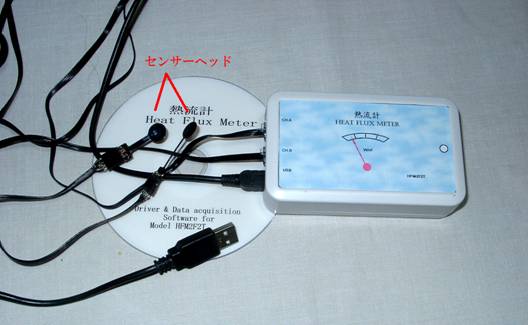

HFM-2F-2Tは写真のように外形寸法115×67×27　、質量　125grと大変小型でこれにUSBケーブルにより3~5Vの電圧を供給すれば動作します。消費電力は75mWです。PCによりコントロールされず電源のみ供給される場合は測定データは自動的に内蔵メモリに記憶されます。　内蔵メモリデータは後でPCに読み込むことが出来ます。　このことからマラソンなど活動時の人体の放熱量なども測定器をポケットに入れて簡単に測定できます。

例えばタブレットPCなどの補助電源に用いられる電池を、この電源供給に使えば10日以上の連続動作が可能です。(電池例　IODATA : PV120 powerbank :5V3500mAh, USB出力端子付、外形寸法106×70×14.5)　

より詳細は技術資料(4)参照　









熱流計    Heat flux meter

型番　HFM-2F-2T
